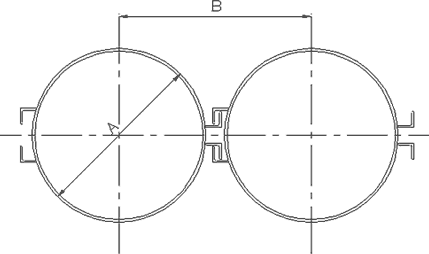

ジョイント
■呼称寸法 300～600
| 呼称寸法(mm) | 300 | 400 | 500 | 600 |
|---|---|---|---|---|
| 使用鋼管外径 Ａ(mm) | 318.5 | 406.4 | 508.0 | 609.6 |
| 鋼管の中心間隔 Ｂ(mm) | 370 | 460 | 580 | 690 |
| ジョイント部材 | L-50×50×6 | L-65×65×6 | ||
■呼称寸法 700～1200
| 呼称寸法(mm) | 700 | 800 | 900 | 1000 | 1100 | 1200 |
|---|---|---|---|---|---|---|
| 使用鋼管外径 Ａ(mm) | 711.2 | 812.8 | 914.4 | 1016.0 | 1117.6 | 1219.2 |
| 鋼管の中心間隔 Ｂ(mm) | 790 | 900 | 1010 | 1130 | 1240 | 1333 |
| ジョイント部材 | L-75×75×9 | L-90×90×10 | L-100×100×10 | |||
