施工順序

(1) 立杭・土留

(2) 上床版部PCR桁推進

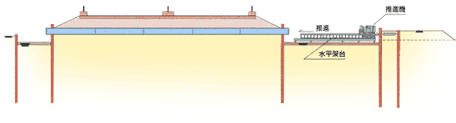

立杭土留設置 上床版部水平架台組立 推進機据付 上床版部PCR桁 ・構成エレメントの置換推進 目地洗浄 PC鋼材挿入 目地部モルタル挿入 PC鋼材緊張

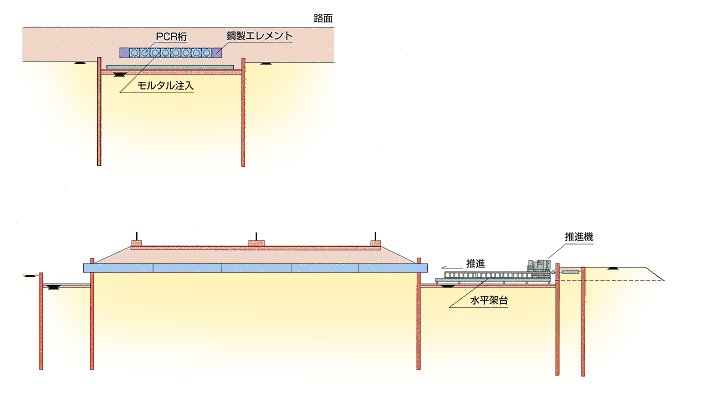

上記断面図の拡大 (GIF 42KB)

(3) 側壁部PCR桁推進・緊張

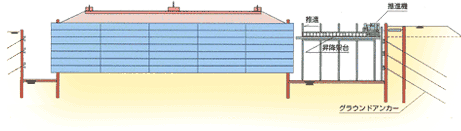

側壁部立杭掘削 昇降架台組立 推進機据付 側壁部PCR桁 ･鋼製エレメントの置換推進 目地洗浄 PC鋼材挿入 目地部モルタル注入 PC鋼材緊張

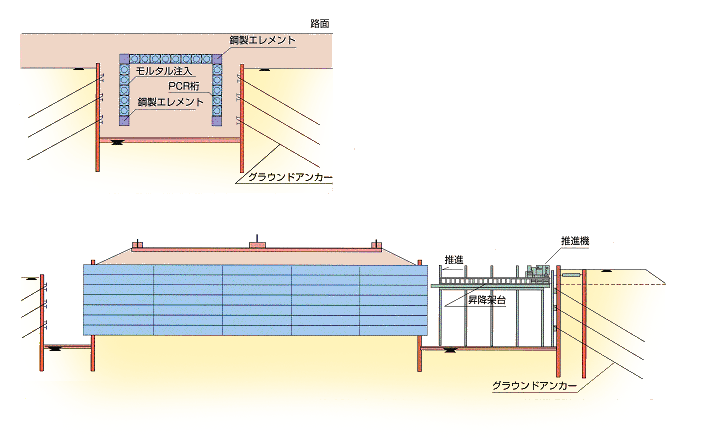

上記断面図の拡大 (GIF 54KB)

(4) 下床版部PCR桁推進・緊張

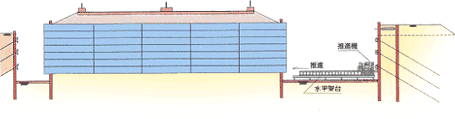

下床版部水平架台組立 推進機据付 下床版部PCR桁 ・鋼製エレメントの置換推進 場所打ち部掘削 目地部洗浄 PC鋼材挿入 閉合部場所打ちコンクリート打設 目地部モルタル注入 PC鋼材緊張 鋼製エレメント内配筋 ・高流動コンクリート打設

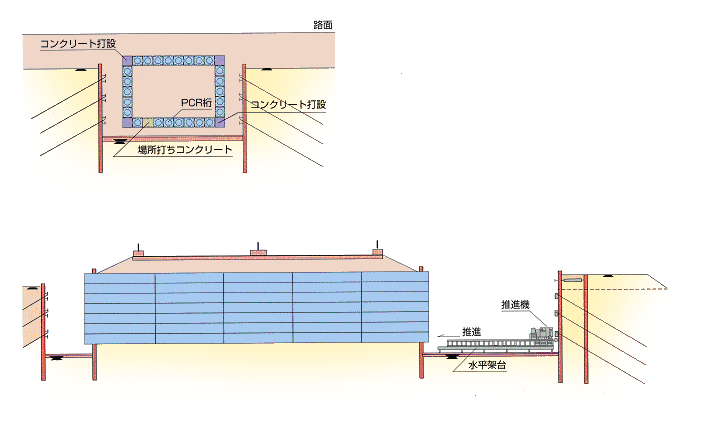

上記断面図の拡大 (GIF 47KB)

(5) 内部掘削

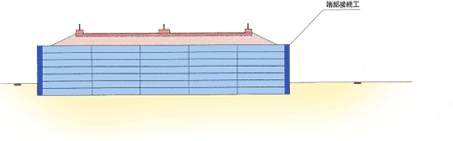

内部掘削 内部コンクリート打設 端部接続工 完成

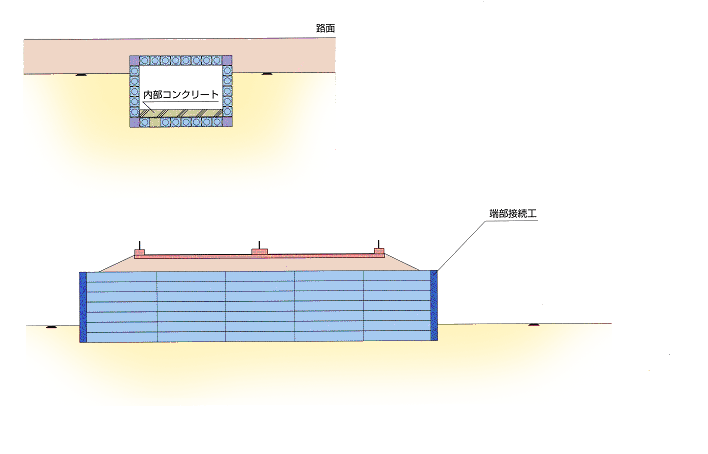

上記断面図の拡大 (GIF 43KB)
