PCR METHOD： LOWER TRUSS CONFIGURATIONPCR工法 下路桁形式
構造形式

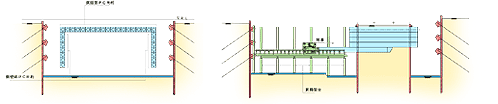

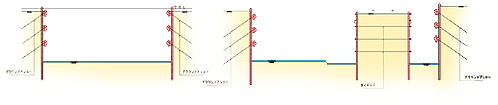

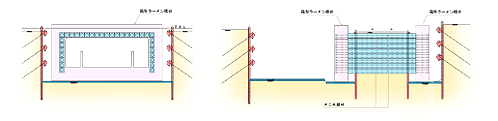

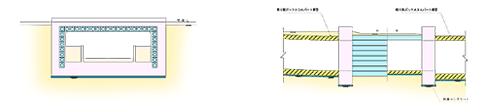

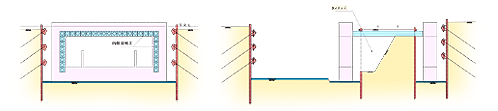

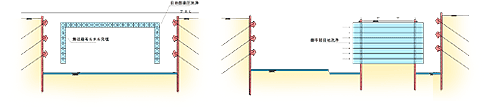

下路桁形式は、地中に推進したPCR桁を立坑内で構築した橋台・主桁またはラーメン橋台とプレステレスを与えて一体化し下路桁式PC橋梁を構築する形式です。

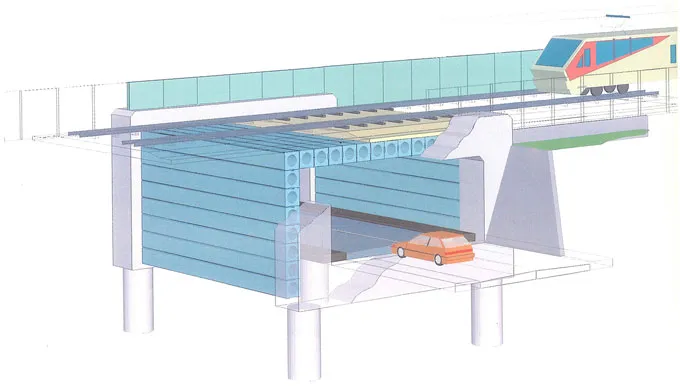

ラーメン橋台形式
ラーメン橋台形式は、ＰＣＲ桁を支持する主桁と橋台が一体型の、場所打ち鉄筋コンクリート構造になっており、支承・落下防止装置などを必要としない構造です。ラーメン橋台には、箱形ラーメン橋台と門型ラーメン橋台が有ります。

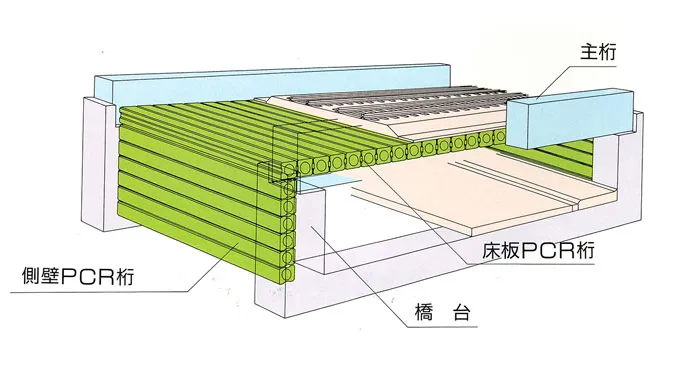

主桁・橋台形式
主桁・橋台形式は、主桁および床版（ＰＣＲ桁）からなる上部工と、それを支持する橋台および側壁（ＰＣＲ桁）からなる下部工が分離した構造です。幅員方向が大径間の場合に適用します。
施工例
ラーメン橋台形式
新田Bv(□-750×750)
- 施工場所
- 信越本線豊野・牟礼駅間
- 高×幅×長
- 4,390×4,000×9,800
- 施工年度
- 昭和57年度
ラーメン橋台形式
小平PCR(□-950×950)
- 施工場所
- 西武新宿線花小金井・小平駅間
- 高×幅×長
- 5,800×16,500×18,750
- 施工年度
- 平成14年度
ラーメン橋台形式

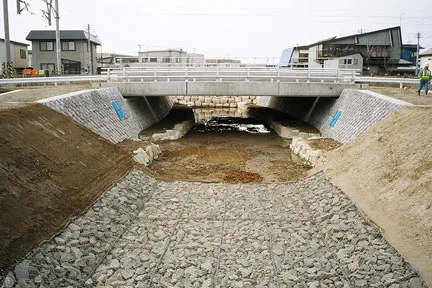

下海原B(□-850×850)
- 施工場所
- 東北本線野内・矢田前駅間
- 高×幅×長
- 2,800×15,800×11,750
- 施工年度
- 平成15年度
下路桁形式
西鉄諸岡川B(□-950×950)
- 施工場所
- 西鉄大牟田線井尻・雑餉隈駅間
- 高×幅×長
- 5,000×25,400×13,302
- 施工年度
- 平成10年度
下路桁形式
千舞瞥川B(□-950×950)
- 施工場所
- 室蘭本線黄金・崎守駅間
- 高×幅×長
- 5,706×36,300×16,760
- 施工年度
- 平成13年度
下路桁形式

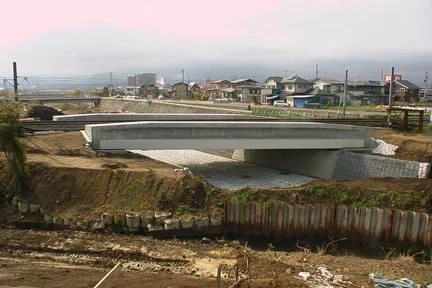

元木沢B(□-950×950)
- 施工場所
- 奥羽本線蔵王・山形駅間
- 高×幅×長
- 4,020×27,300×15,950
- 施工年度
- 平成14年度
